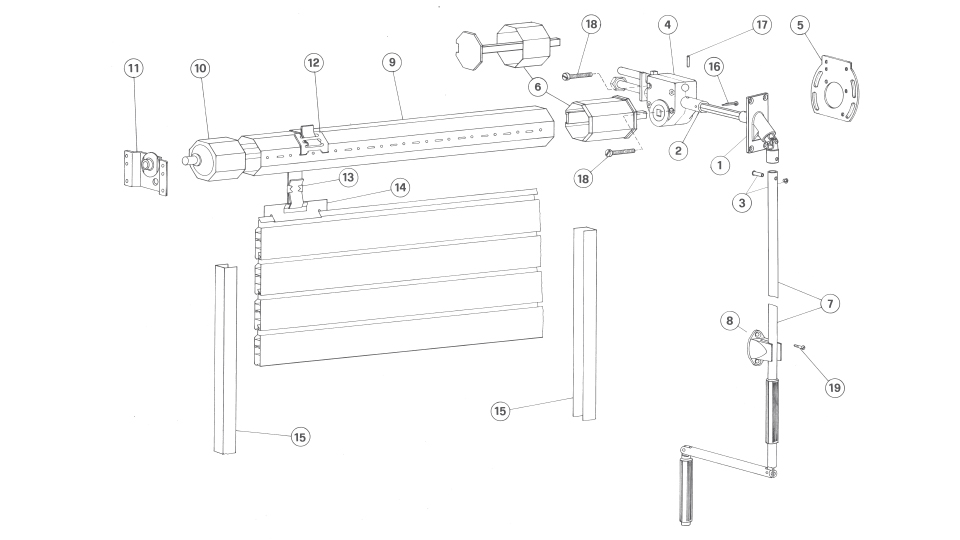

Manovra con argano ad asta

RIF.
1
2
4
5
6
7
8
9
10
11
12
14
15

DESCRIZIONE
Snodo cardanico con astina es. 10 mm
Boccola di raccordo ø 12 mm ed esagono 10 mm

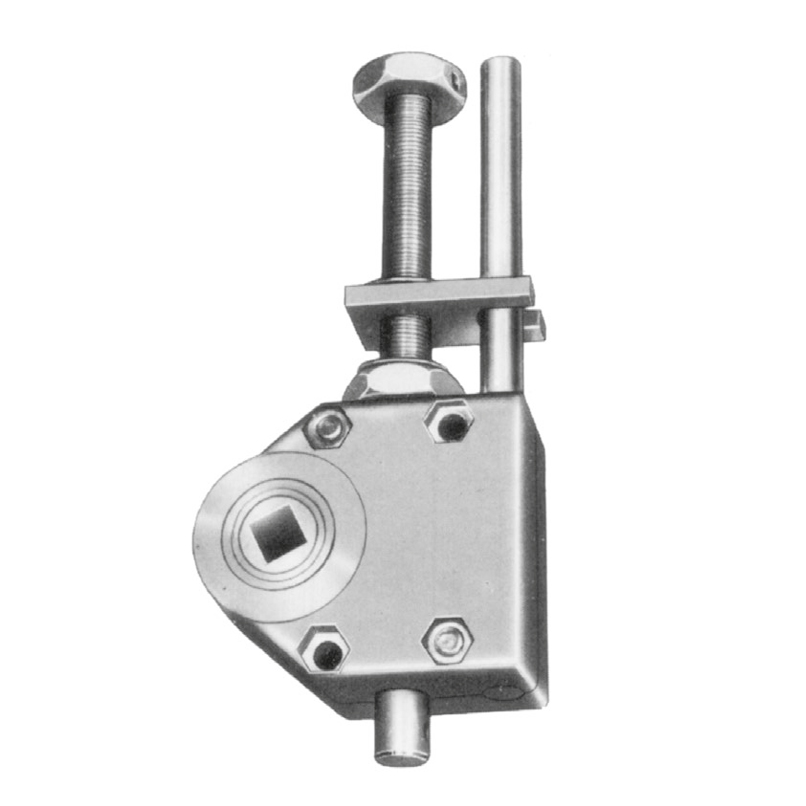

Argano MONACO
Flangia supporto per argani MONACO
Calotta in plastica con perno quadro
Asta snodata rivestita
Fermoasta in nylon
Rullo ottagonale
Calotta per rullo in ferro ø 60 mm
Supporto a legno con cuscinetto sfilabile
Gancio per attacco cintino rullo
Cinghietto attacco rullo
Guida per avvolgibile Rail Guide

CODICE
39.AA.24.40
39.AA.24.20
(Scegliere tipo)
39.AA.24.60
(Scegliere tipo)
(Scegliere tipo)
39.AA.24.70
(Scegliere tipo)
39.AA.11.50
39.AA.02.01
39.AA.12.80
39.AA.42.00
(Scegliere tipo)

Consigli per il montaggio
Consigli per il montaggio

Nella scelta del modello di argano tenere in considerazione che, in proporzione alla portata (e quindi alla riduzione dell' argano) variano i giri di manovella necessari per la manovra dell' avvolgibile. consigliamo quindi di scegliere il modello più vicino possibile al reale peso dell' avvolgibile da sollevare (con una ovvia minima tolleranza.

L'argano può essere montato sia da destra che da sinistra.

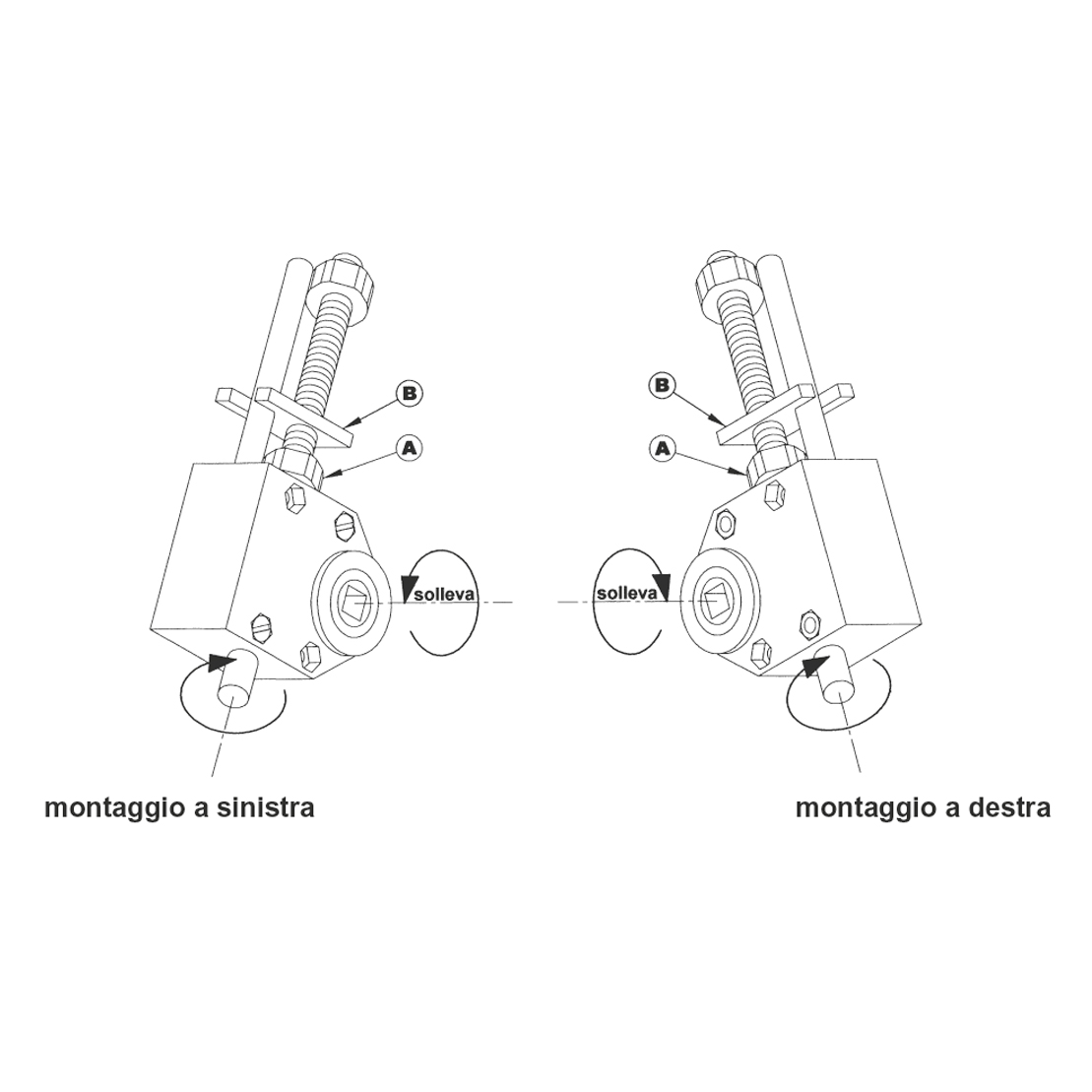

La manovra di sollevamento si deve realizzare tassativamente ruotando l'asta in senso orario (v. fig.) Stabilire la posizione dell'argano nel cassonetto assicurandosi che il rullo sia perfettamente normale all'angolo e lo snodo sia allineato al perno dell'argano. Trovare il finecorsa dell'argano prima di agganciare l'avvolgibile al rullo, ruotando l'asta in senso antiorario fino a mandare la piastrina B in appoggio sul dado A (il finecorsa provvede a fermare il movimento quando il telo è completamente abbassato.

ATTENZIONE: non intervenire direttamente sul dado A perchè è stato tarato e bloccato per garantire l'azione autofrenante dell'angolo.
