VIGLIETTI AVVOLGIBILI SRL

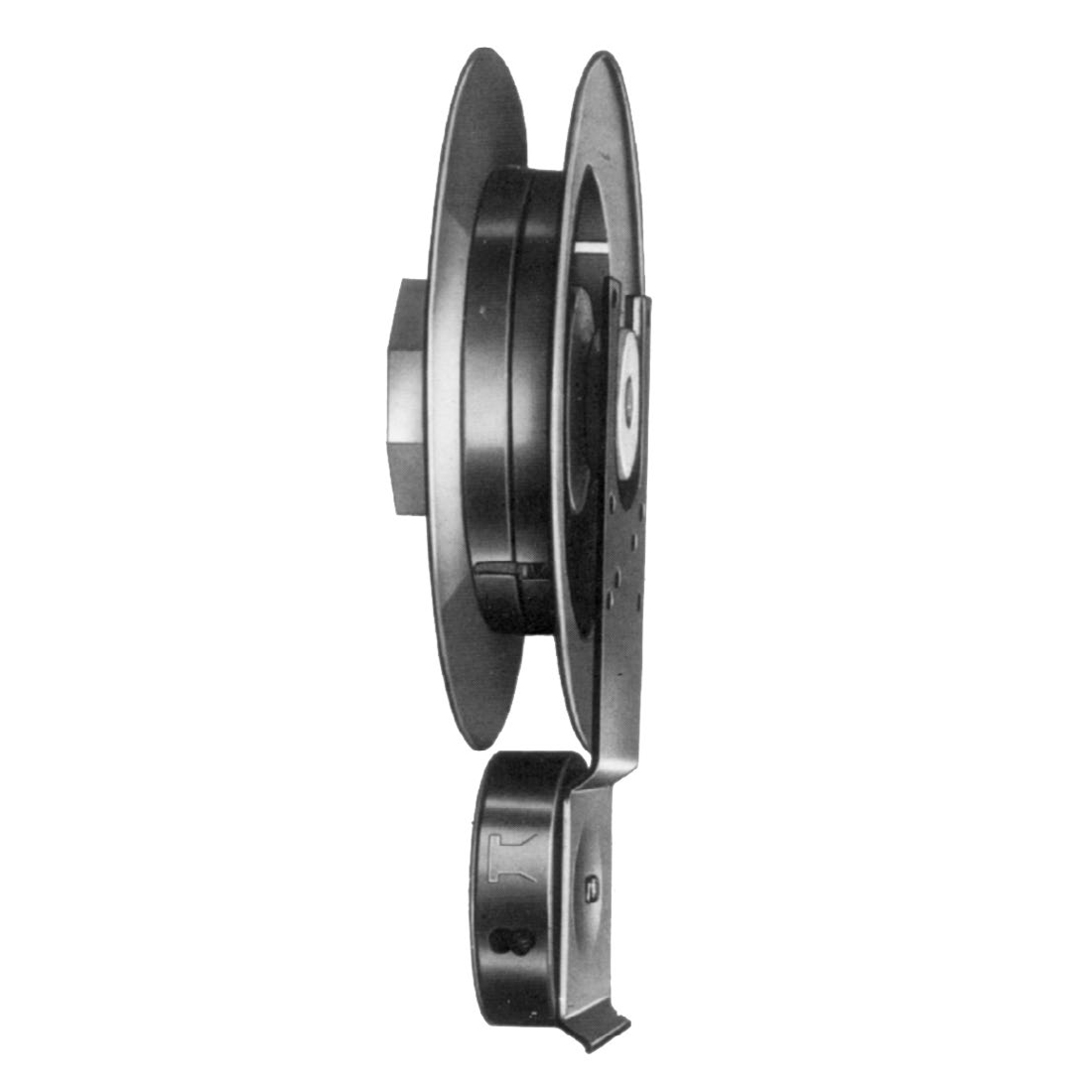

Manovra con avvolgitore a cassonetto

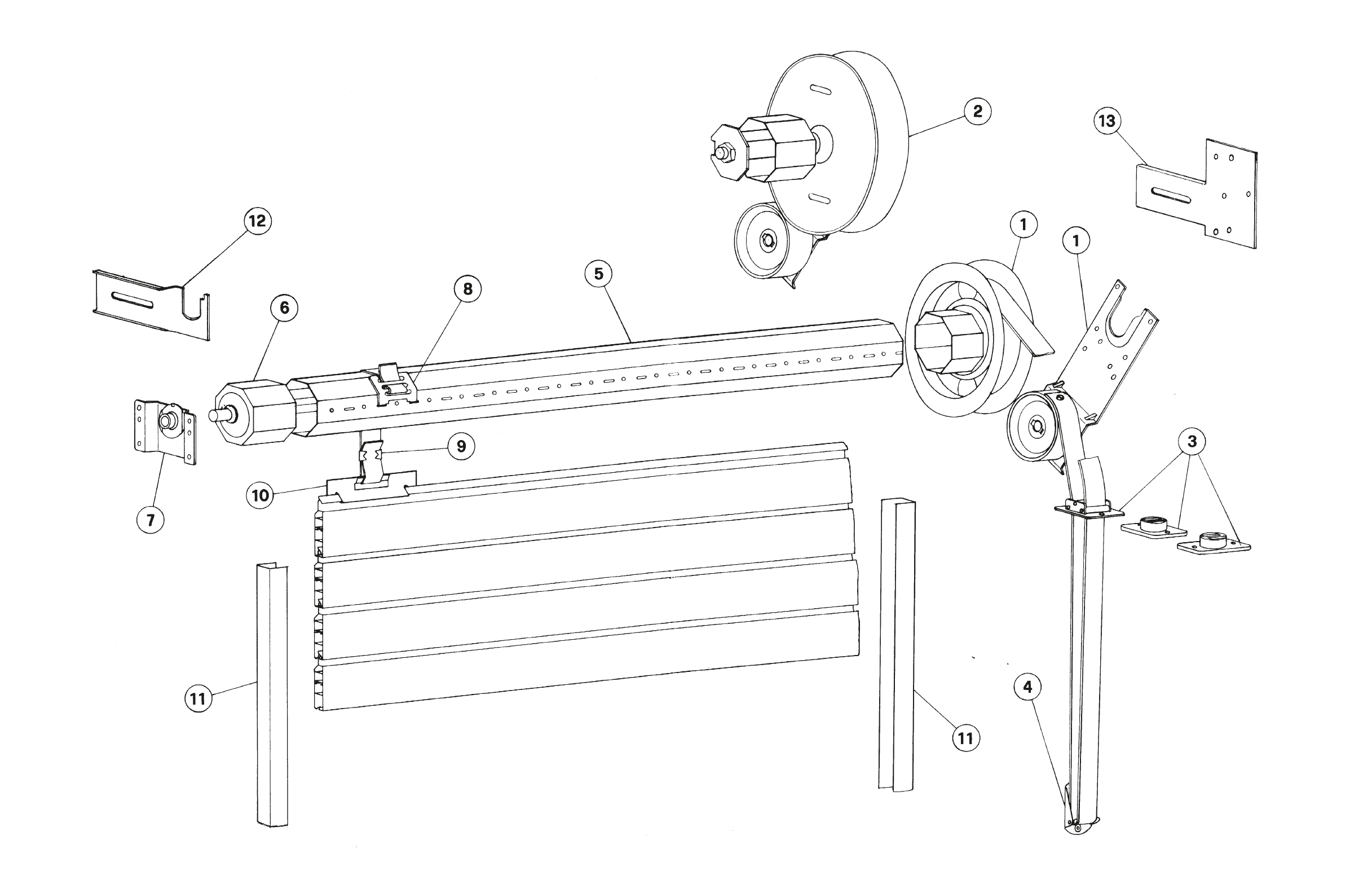

RIF.
1
1
2
2
3
4
5
6
7/12/13
8
11

DESCRIZIONE
Avvolgitore e puleggia destro
Avvolgitore e puleggia sinistro
Avvolgitore e riduttore destro
Avvolgitore e riduttore sinistro
Guidacinghia a due vie
Bloccacintino
Rullo
Fondello
Supporto
Gancio attacco rullo
Guide

CODICE
39.AA.05.90
39.AA.06.00
39.AA.06.10
39.AA.06.20

39.AA.012.80

Consigli per il montaggio

L'avvolgitore a cassonetto è utilizzato nei casi in cui non sia possibile murare la classica cassetta da incasso, o per motivi vari, si preferisca non farlo.
La cinghia (usare il tipo "S") passa attraverso il bloccacintino e ritorna a raccogliersi intorno all'avvolgitore posto all'interno del cassonetto.
Fissaggo laterale: possono essere usati indifferentemente i supporti a cassonetto o staffe a murare supporti a telaio, avendo cura di scegliere l'apposita mensola.

Manovra con avvolgitore a cassonetto

Manovra con avvolgitore a cassonetto

Accessori
